О минометах в РККА

"Можно выклянчить все! Деньги, славу, власть, но только не Родину… Особенно такую, как моя Россия"
Прототип современного миномета появился в русской армии еще в 1904 году, когда группа флотских офицеров в составе мичмана Власьева, капитана 2-го ранга Герасимова, лейтенантов Развозова и Подгурского при активном содействии начальника артиллерийских мастерских Порт-Артура капитана Л. Н. Гобято разработала гладкоствольную дульнозарядную 47-мм "минную мортиру", стрелявшую надкалиберным оперенным снарядом по навесной траектории.




В СССР разработкой минометного вооружения занималась группа Д газодинамической лаборатории Артиллерийского НИИ. Подготовка чертежей опытного образца группой Доровлева была завершена в 1931 году. Миномет создан в 1934 году, а в 1936 принят на вооружение под обозначением "82 мм батальонный миномет БМ-36". Первые советские минометы прошли проверку боем у озера Хасан 1938 году, где заработали положительную оценку войск, несмотря на ряд выявленных в бою недостатков. Развитие минометной артиллерии для нужд Красной Армии началось невиданными темпами.

50-мм

50-мм ротный миномет образца 1938 года

Калибр 50 мм
Начальная скорость мины 65-95 м/с
Вес 12 кг
Скорострельность 30 выстр/мин
Дальность стрельбы 800 м
Минимальная дальность 200 м
Вес мины 0.85 кг




Разработан в КБ Б.И. Шавырина по схеме мнимого треугольника с воспламенением по типу Стокса. Двумя сторонами этого треугольника являются ствол и двунога-лафет, а третьей - мнимая линия, проходящая по грунту между точками опоры ствола и лафета.
Стрельба ведется при двух фиксированных углах возвышения ствола (45 градусов на максимальную дальность и 75 градусов - на минимальную). Дальность стрельбы регулируется отводов пороховых газов из канала ствола через поворотный кран. Разработан походный вьюк, позволяющий переносить миномет на спине одному человеку. Использовалась только осколочная мина.

50-мм ротный миномет образца 1940 года

Калибр 50 мм
Начальная скорость мины 97 м/с
Вес 9 кг
Скорострельность 30 выстр/мин
Дальность стрельбы 800 м
Минимальная дальность 60 м
Вес мины 0.85 кг




Разработан В.Н. Шамариным. Плита миномета снабжена козырьком, защищающим расчет от пыли и пороховых газов. Упрощена конструкция дистанционного крана. Упрощена конструкция лафета-двуноги. С 1 января 1939 до 22 июня 1941 произведено около 24 тысяч 50-мм минометов, в основном - образца 1940 года.

50-мм ротный миномет образца 1941 года

Калибр 50 мм
Начальная скорость мины 97 м/с
Вес 10 кг
Скорострельность 30 выстр/мин
Дальность стрельбы 800 м
Минимальная дальность 50 м
Вес мины 0.85 кг осколочная, 0.9 кг дымовая



Разработан в СКБ В.Н. Шамарина. Все механизмы и элементы размещены на опорной плите. Плита имеет меньший вес и распределяет силу отдачи на большую площадь. Угол вертикального обстрела от 50 до 75 градусов, горизонтального - до 16 градусов без перестановки плиты. В 1943 году 50-мм минометы были сняты с производства и вооружения фронтовых частей, но в партизанских формированиях оставались практически до конца войны.

Вес миномета в походном вьюке составлял около 12 кг:



82-мм

82-мм батальонный миномет образца 1936 года

Калибр 82 мм
Начальная скорость мины 211 м/с
Вес 62.7 кг
Скорострельность 25-30 выстр/мин
Дальность стрельбы 3040 м
Минимальная дальность 100 м
Вес мины 3.10 кг




Разработан группой Н.А. Доровлева. Воспламенение заряда ведется самонакалыванием капсюля хвостового патрона на боек, ввинченный в дно казенника. Хвостовой патрон обеспечивает дальность стрельбы от 100 до 475 метров, для ее увеличения применяются дополнительные заряды, одеваемые между перьями (шестиперая мина О-832) или на трубку стабилизатора (десятиперая О-832Д). Все механизмы наводки размещены на двуноге-лафете, соединенной со стволом пружинным амортизатором. Для стрельбы используются осколочные, дымовые и агитационные мины (снаряженные листовками) с взрывателем ударного действия. Также использовались трофейные немецкие 81-мм мины с незначительным снижением прицельности стрельбы.

82-мм батальонный миномет образца 1937 года

Калибр 82 мм
Начальная скорость мины 211 м/с
Вес 56 кг
Скорострельность 25-30 выстр/мин
Дальность стрельбы 3040 м
Вес мины 3.10 кг






Разработан в КБ Б.И. Шавырина. Основной миномет РККА во время Великой Отечественной войны. Выполнен по жесткой схеме без противооткатных устройств. Отличается более жесткой опорной плитой круглой формы с боковым срезом. Увеличен ход пружины амортизатора и улучшено крепление прицела. Трудоемкость изготовления 182 станко-часа (для сравнения, у 76-мм дивизионной пушки - 1202 станко-часа). В течение 1941-45 гг подвергался конструктивным изменениям относительно устройства механизма горизонтирования, крепления прицела и других частей. Стрельба велась осколочными минами О-832 и О-832Д, а также дымовой Д-832.
На марше перевозились на конных минометных повозках или на имевшихся в войсках транспортных средствах вместе с расчетом. В горно-стрелковых и кавалерийских частях перевозились в конных вьюках. На небольшие расстояния (до 10-15 км) минометы и мины переносились расчетом в специальных людских вьюках..

82-мм батальонный миномет образца 1941 года

Калибр 82 мм
Начальная скорость мины 211 м/с
Вес 52 кг
Скорострельность 25-30 выстр/мин
Дальность стрельбы 3040 м
Вес мины 3.10 кг




Разработан в СКБ В.Н. Шамарина. Высокотехнологичная штампосварная опорная плита особо прочной конструкции. Двунога-лафет состоит из стойки с закрепленными на конце траверсами, на которые в походном положении одеваются металлические колеса, благодаря которым миномет может перевозиться на короткие расстояния одним номером расчета. В казенник ствола встроен эксцентриковый механизм, позволяющий в случае осечки поднимать мину над жалом бойка, чтобы сделать процесс разряжения миномета более безопасным. Трудоемкость изготовления снижена до 86 станко-часов за счет упрощения конструкции миномета, уменьшения металлоемкости, исключения дефицитных профилей и заготовок и пересмотра технологии изготовления миномета.

82-мм батальонный миномет образца 1943 года

Калибр 82 мм
Начальная скорость мины 211 м/с
Вес 58 кг
Скорострельность 25-30 выстр/мин
Дальность стрельбы 3040 м
Вес мины 3.10 кг




Модернизация образца 1941 года под руководством главного конструктора завода ЗИС Б.М. Фиттермана.
Двунога-лафет новой конструкции представляет собой жесткую штампованную раму, к которой приварены сошники. При стрельбе сошники углубляются в грунт и обеспечивают достаточную устойчивость миномета. Двунога-лафет снабжена траверсами, на которых установлены металлические колеса. В боевом положении колеса не снимаются. Стрельба производится не с колес, а с сошников. Применяется опорная плита образца 1941 года с захватами для двуноги специальной конструкции. Производился и состоял на вооружении РККА вплоть до конца войны.


120-мм

120-мм полковой миномет 1938 года

Калибр 120 мм
Начальная скорость мины 272 м/с
Вес 275 кг
Скорострельность 15 выстр/мин
Дальность стрельбы 5700 м
Вес мины 15.9 кг






Разработан в КБ Б.И. Шавырина. Ствол миномета состоит из трубы, казенника со стреляющим приспособлением, обтюрирующего кольца, предотвращающего прорыв пороховых газов в месте соединения трубы с казенником, а также хомута с опорами для укладки и крепления ног двуноги по походному. Канал трубы гладкий, полированный. В дульной части предусмотрена конусная фаска для удобства заряжания (направляет стабилизатор мины при опускании в ствол).
На двуноге размещены подъемный, поворотный, горизонтирующий механизмы и прицельные приспособления. Пружина амортизатора смягчает жесткие толчки на двуногу.
Опорная плита арочной конструкции - верхний лист, изготовленный методом глубокой штамповки, опирается на приваренные к нему ребра жесткости.
Стрельба может вестись как самонаколом, так и с помощью стреляющего механизма для обеспечения безопасности расчета при обращении с мощным выстрелом. Дополнительные заряды (равновесные пучки пороха в матерчатых картузах прямоугольной формы) одеваются на трубку стабилизатора мины и крепятся к ней с помощью петли.
В боекомплект осколочно-фугасные стальная и чугунная мина ОФ-843 и ОФ-843А, фугасная стальная мина Ф-843, дымовая чугунная мина Д-843А, зажигательная чугунная мина З-843А и трофейные немецкие 12-см мины. Наибольшая дальность стрельбы достигается миной ОФ-843А.

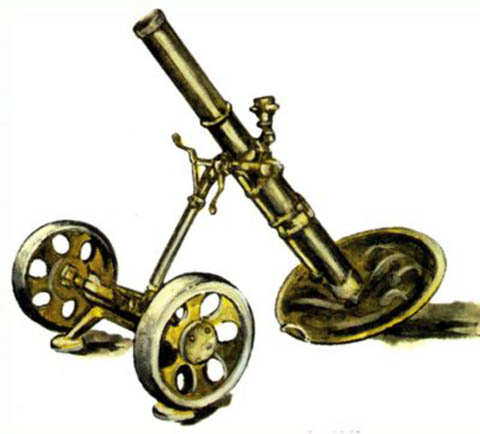

Для перевозки миномета разработан колесный ход с металлическими дисками и шинами, заполненными губчатой резиной. Перевозка производилась четырехконной упряжкой. Миномет на передке с боеприпасами мог также транспортироваться за автомашиной со скоростью не выше 18 км/ч по булыжной и 35 км/ч по асфальтовой мостовой. Также миномет вместе с расчетом мог быть погружен в кузов грузовой машины. На близкие расстояния миномет перемещался усилиями расчета.
На 22 июня 1941 года в РККА было поставлено около 3 тысяч 120-мм минометов.

120-мм полковой миномет 1941 года

Калибр 120 мм
Начальная скорость мины 272 м/с
Вес 273 кг
Скорострельность 15 выстр/мин
Дальность стрельбы 6000 м
Вес мины 15.9 кг





В 1941 году ГКО СССР дал задание Б.И. Шавырину разработать упрощенный миномет, имеющий меньшую трудоемкость и высокую технологичность изготовления. Новый миномет имел упрощенный ствол с ввинчивающимся казенником, более простой амортизатор с увеличенным ходом, измененную конструкцию двуноги, поворотного и подъемного механизмов.
Не комплектовался колесным ходом и передком, перевозился в кузове автомашины вместе с расчетом и боеприпасами. Трудоемкость изготовления была сокращена почти вдвое, расход материалов - на 26%.

120-мм полковой миномет 1943 года

Калибр 120 мм
Начальная скорость мины 272 м/с
Вес 275 кг
Скорострельность 15 выстр/мин
Дальность стрельбы 5700 м
Вес мины 15.9 кг





Модернизация образца 1938 года под руководством А.А. Котова. Конструкция ствола была упрощена что позволило производить замену сломанного бойка без разборки миномёта. Упрощена конструкция стреляющего механизма. Установлен предохранитель от двойного заряжания, металлический флажок которого препятствует опусканию в ствол миномета второй мины. Кроме того, миномет снабжался амортизаторами с более длинным ходом пружины и качающимся прицелом. Введение качающегося прицела упрощало механизм горизонтирования. Разработан новый колесный ход с подрессориванием. Выпускался до конца войны. До сих стоит на вооружении в Китае, Египте и других странах мира.


Другие калибры

37-мм миномет-лопата образца 1941 года

Калибр 37 мм
Начальная скорость мины 65-70 м/с
Вес 2.4 кг
Скорострельность 30 выстр/мин
Дальность стрельбы 300 м
Вес мины 0.50 кг




Низкая точность стрельбы (отсутствовали какие-либо прицельные приспособления) и малая эффективность боеприпаса вызывали крайне негативное отношение к миномету-лопате в линейных частях. Гораздо более успешным было использование миномета-лопаты парашютистами 4-го воздушно-десантного корпуса в районе Вязьмы в январе-феврале 1942 года. Миномет находился в производстве с июля 1941 до конца года.

Патронташ для 37-мм миномета-лопаты:


107-мм полковой горно-вьючный миномет 1938 года

Калибр 107 мм
Начальная скорость мины 325 м/с
Вес 170 кг
Скорострельность 15 выстр/мин
Дальность стрельбы 6100 м
Вес мины 8 или 9 кг






Разработан в КБ Б.И. Шавырина. Мобильное средство огневого сопровождения пехоты в горных условиях боя. Конструктивно близок к 120-мм полковому миномету с укороченным стволом. Опорная плита аналогична таковой у 120-мм миномета. Колесный ход с передком обеспечивал хорошую подвижность на равнинной и резкопересеченной местности.
Каждый миномет снабжался комплектом конских вьюков с укладочными приспособлениями (13 вьюков на каждый миномет). На участках пути, допускающих движение на колесах, миномет должен был перевозиться на колесном ходу с передком, а по горным тропам - на вьюках, включая вьючку передка.
107-мм горно-вьючные минометы широко применялись во время Битвы за Кавказ в 1942-43 гг и заслужили высокую оценку командиров частей и подразделений.

160-мм дивизионный миномет 1943 года

Калибр 160 мм
Начальная скорость мины 245 м/с
Вес 1086 кг
Скорострельность 3 выстр/мин
Дальность стрельбы 5100 м
Вес мины 40.53 кг






Первоначальная разработка проведена в НИИ Наркомата Вооружений под руководством Г.Д. Ширенина в начале 1942 года. С 31 декабря 1942 года работы возглавил И.Г. Теверовский.
Гладкоствольная система на жестком (без противооткатных устройств) лафете с колесным ходом, не отделяющемся при стрельбе. Заряжание производилось с казённой части, для чего был применен качающийся ствол, который в момент заряжания приводился в горизонтальное положение. После открывания затвора на полуоси клина ствола навешивался лоток, на который расчет укладывал мину и вручную досылал ее в канал ствола. После того как мина была дослана в ствол, он под действием ее веса возвращался в положение для стрельбы. Так автоматически устранилось двойное заряжание.
Опорная плита от штатного 120-мм миномета. По периметру плиты приварена стальная обечайка, упрочненная дополнительными ребрами жесткости.
Угол возвышения от 45 до 80 градусов. Угол горизонтального обстрела от 12 до 50 градусов в зависимости от угла возвышения.
Стрельба велась двенадцатиперыми фугасными минами Ф-852 с 7.78 кг разрывного заряда. Взрыватель головной ГВМЗ-7 мог быть поставлен на осколочное или фугасное действие. Для обтюрации пороховых газов при выстреле введена короткая гильза, в которую вставлялся стабилизатор мины. Тяжелые мины разрушали прочные дерево-земляные и казенно-кирпичные сооружения полевого типа, деревянные и кирпичные здания и сооружения, приспособленные противником для обороны в населенных пунктах.
Миномет зацеплялся к тягачу стволом, на котором прикреплялась специальная шкворневая лапа. Подрессоренный колесный ход позволял вести транспортировку на скорости до 50 км/ч.
22 января 1944 года приказом Наркомата вооружений производство миномета началось на Тульском машиностроительном заводе № 535 и до конца года было изготовлено 350 миномётов. Всего с 1944 года по август 1947 года было изготовлено 1557 миномётов МТ-13. Таких орудий в то время не было ни в одной армии мира.


Всего за годы войны в СССР было выпущено около 348 тысяч различных минометов. Промышленность гитлеровской Германии в 1941-1944 годах произвела всего 68 тысяч минометов. В США с июля 1940 года по июнь 1945 года выпущено 110 тыс. минометов; в странах бывшей Британской империи за 1939-1944 годы - 96 тыс.
